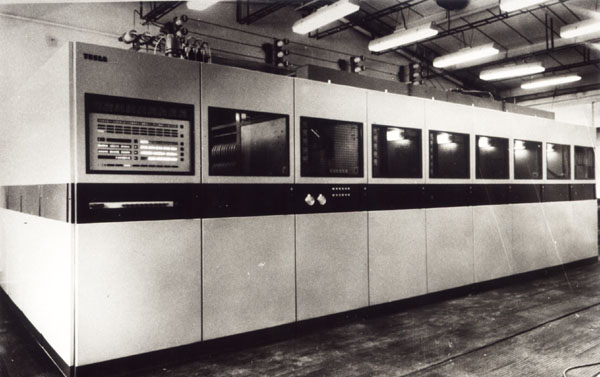

| SRV 750 patří k výkonové špičce středovlnných vysílačů Tesla. Koncový stupeň osazen trojicí elektronek RD 250 VL, modulátor dvojicí těchto elektronek (anodová modulace). Sdruženým provozem 3 vysílačů lze dosáhnout výkonu 2,25 MW. Dvojice vysílačů SRV 750 je instalována na RKS Liblice (639 kHz, 1 500 W). Více údajů naleznete v katalogovém listu. |
| výkon nosné vlny | 750 kW |
| kmitočtový rozsah | 525 - 1 605 kHz |
| kmitočtová stabilita | 5×10-7/6 měsíců 1×10-7/24 hod. |
| výstupní impedance | 60 Ohmů nesym. |
| kmitočtová charakteristika | +1/-2 dB v rozsahu modulačních kmitočtů 30 - 80 Hz, ±1 dB v rozsahu modulačních kmitočtů 80 - 5 000 Hz, +1/-2 dB v rozsahu modulačních kmitočtů 5 - 10 kHz |
| nelineární zkreslení | < 2,5% v rozsahu kmitočtů 120 - 5 000 Hz do hloubky modulace 50%, < 3% v rozsahu kmitočtů 120 - 5 000 Hz do hloubky modulace 90%, < 3% v rozsahu kmitočtů 50 - 120 Hz do hloubky modulace 50%, < 3% v rozsahu kmitočtů 5 000 - 10 000 Hz do hloubky modulace 50%, |
| modulovatenost | 100% v rozsahu kmitočtů 50 - 7 000 Hz, 70% na kmitočtu 30 Hz, 70% na kmitočtu 10 kHz |
| hluk | -60 dB, vztaženo k 100% modulaci kmitočtem 1 kHz, s psofometrickým filtrem -73 dB |
| změna výkonu nosné vlny | 5% při 100% modulaci |
| napájecí napětí | 3× 6 kV, 3× 380 V~ |
| rozměry | 8 370×3 720 mm, výška 2 300 mm |
| hmotnost | cca 10 t |
